Tìm hiểu nguyên lý làm việc của phao điện 1 pha và 3 pha

2025-06-17 14:59:17

Trong hệ thống điều khiển máy bơm nước tự động, phao điện là thiết bị không thể thiếu, đảm bảo máy bơm hoạt động đúng thời điểm không chạy khô và không gây tràn nước. Hiện nay, phao điện được chia thành hai loại chính: phao điện 1 pha và phao điện 3 pha, mỗi loại có nguyên lý làm việc khác nhau, phù hợp với từng ứng dụng cụ thể trong dân dụng và công nghiệp.

Vậy phao điện 1 pha và 3 pha hoạt động như thế nào? Hãy cùng Cường Thịnh Vương tìm hiểu chi tiết.

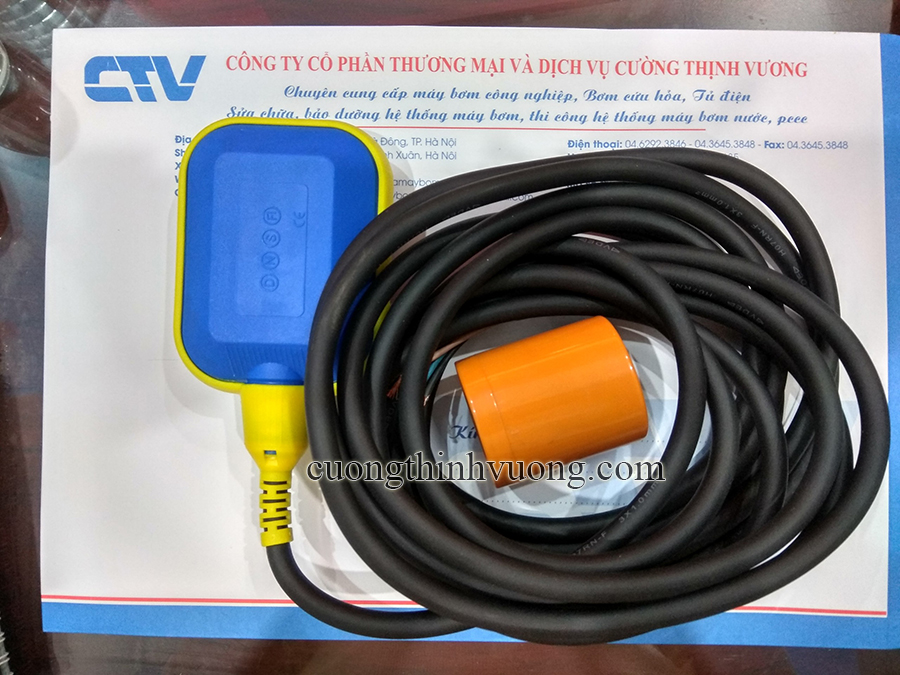

Phao điện 1 pha

Nguyên lý hoạt động:

Phao điện 1 pha hoạt động dựa trên cơ chế đóng/ngắt dòng điện bằng tiếp điểm cơ học khi mực nước thay đổi.

- Khi nước trong bể xuống thấp dưới mức cho phép, phao sẽ nghiêng xuống, làm đóng tiếp điểm, kích hoạt máy bơm hoạt động.

- Khi nước dâng đầy bể, phao nổi lên, kéo theo tiếp điểm mở ra và ngắt nguồn điện, tắt máy bơm.

- Phao thường có dây điện kết nối trực tiếp với nguồn 220V, dễ lắp đặt, dễ thay thế.

Ứng dụng:

- Hệ thống bơm nước sinh hoạt cho hộ gia đình

- Bể chứa nước trên mái

- Hệ thống bơm giếng khoan dân dụng

Phao điện 3 pha

Nguyên lý hoạt động:

Phao điện 3 pha không trực tiếp điều khiển dòng điện 380V cấp cho máy bơm, mà thường kết hợp với khởi động từ hoặc rơ-le trung gian.

- Phao sẽ đóng/ngắt tiếp điểm điều khiển, tác động đến khởi động từ (contactor).

- Khi phao báo thiếu nước hoặc đầy nước, tín hiệu từ tiếp điểm sẽ khiến khởi động từ ngắt nguồn 3 pha của bơm, đảm bảo an toàn.

- Việc gián tiếp điều khiển giúp bảo vệ phao khỏi nguy cơ hỏng hóc do quá dòng hoặc điện áp cao.

Ứng dụng:

- Hệ thống bơm công nghiệp, bơm phòng cháy chữa cháy

- Trạm bơm cấp thoát nước quy mô lớn

- Nhà máy, xí nghiệp, khu công nghiệp

So sánh nhanh giữa phao điện 1 pha và 3 pha

1. Về nguồn điện sử dụng

- Phao điện 1 pha sử dụng điện áp 220V, phù hợp với nguồn điện dân dụng, thường thấy trong các hộ gia đình.

- Phao điện 3 pha sử dụng điện áp 380V, thích hợp cho các hệ thống công nghiệp yêu cầu công suất lớn và nguồn điện ổn định.

2. Cách đấu nối và vận hành

- Phao điện 1 pha thường được đấu nối trực tiếp vào máy bơm. Cấu tạo đơn giản, dễ lắp đặt, không yêu cầu kỹ thuật cao.

- Phao điện 3 pha hoạt động gián tiếp qua khởi động từ, có khả năng kiểm soát dòng điện 3 pha, đảm bảo an toàn tuyệt đối cho hệ thống bơm công suất lớn.

3. Ứng dụng thực tế

- Phao điện 1 pha được sử dụng phổ biến trong các hệ thống bơm gia đình, bơm bồn nước, giếng khoan, bơm cấp nước sinh hoạt.

- Phao điện 3 pha được dùng chủ yếu trong các nhà máy, xí nghiệp, trạm bơm công nghiệp, hệ thống PCCC hoặc nơi cần vận hành thiết bị bơm lớn và liên tục.
